구성방안
거리/장소 제약 없이 어디에나 “실시간 IP 음향 방송” 제공하도록 구성
- 업무 네트워크, IP-CCTV 네트워크 그리고 일반 통신사에서 제공하는 네트워크(ADSL/VDSL 등) 활용한 “네트워크 전관방송” 송출
- 본청/지청간 일반 행정 방송, 안내 방송, 음악 방송, 재난방송 등 다양한 분야 활용 가능
검증된 네트워크(IP) HYBRID 시스템 적용 – 신기술(NET) 적용 확인 제품
- 디지털 전관방송(아날로그 Audio/RS232 제어) 및 네트워크 전관방송(TCP/IP Packet) 동시 제공하는 HYBRID 시스템 적용하여 안정성 및 확장성 동시 충족
- 기존 파워 앰프 및 스피커 선로 등 재사용 가능하도록, 디지털 전관방송 기능 제공
- 사업장 및 타지역 확장 관련, 네트워크(TCP/IP Packet) 전관방송 기능 동시 제공
- 전관방송 통합 장치의 실시간 이중화를 제공하여 방송 안정성 향상 : 신기술(NET) 인증 기술
- 평상시 사용하는 “일반 전관방송과 네트워크 전관방송(=IP 동보방송)”을 동시 제공하여 활용성 향상
편리한 “방송지역 확장, 8다원화 방송 송출, 방송 운영 관리”
- IP 음향 방송 단말 추가하여 손쉽게 방송 지역 확장
- 긴급 상황을 대비한 “전화 방송” 등의 확장 지원 : 긴급 방송, 재난 방송 등 활용
- 관리 지역별(IP 음향 방송 단말별) 동시 다원화 방송 송출 되도록 구성
예) A지역 인근 – 안내 방송, B지역 인근 – 음악 방송 송출 등
- 모든 방송을 GUI 관리 시스템에서 운영 관리 (음원/방송 지역 선택, 그룹 설정 등)
* “웹 운영관리 프로그램” 적용하여 다양한 장소에서 운영 가능 [옵션]
시스템 구성 시나리오 1
시스템 구성 시나리오 2
전관방송 시스템 제품 규격
| 구분 |
제품사진 |
주요기능 |

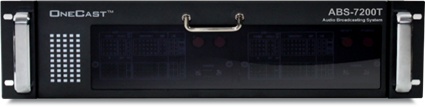

네트워크
HYBRID
전관방송
통합 장치 |
 |
- 일반 디지털 전관방송 및 네트워크(TCP/IP Packet)
전관방송 8다원화 동시 송출
- 우선순위 방송 제어
- DSP 오디오 Mixing & Switching : 16IN x 8OUT
- 디지털 시보기 & 차임 & 사이렌 내장
- 일반 오디오 예약 방송 및 원터치 방송 프리셋 기능
- 화재수신반 연동 자동 방송 : P형 24CH 화재 신호 수신
- 비상 마이크 수동 방송 송출
- 네트워크 Encoding 및 Streaming 방송
- 네트워크 Decoding 방송(Network Player)
- Ethernet switching Hub
- 전관방송 통합모듈 이중화 (옵션)
- IP-PBX 연동 전화 방송 제어 (옵션)
- IPV4/V6 Dual Stack
|
디지털
스피커
셀렉터 |
 |
- 디지털 스피커 셀렉터
- 4다원화 16채널 스피커 라인 접속/제어
- 2선식 및 3선식 방송 출력
|
화재 수신
게이트웨이
장치 |
 |
- 네트워크(TCP/IP) 기반 화재수신반 연동
- P형 16CH 화재 신호 수신
- R형 화재 신호 수신 (232, 485)
* R형 화재수신반 제조사와 연동 규격 협의 필요
|
IP 음향
방송 단말 |
 |
- 네트워크 오디오 방송 수신/송출
- 네트워크 오디오 상향 방송(Encoding)
- 80W(40W/CH) Stereo 디지털 앰프 기능 : 2CH
- 외부 디지털 파워 앰프 전원 On/Off 제어
- 9-band equalizer 기능 / Echo Processing 기능
- 정전 시 비상용 배터리 내장(30분이상 사용) [옵션]
- Ethernet Switching Hub 기능(광 2Ports[옵션], 10/100M LAN 2Ports)
- VLAN 기능 / 자동 업그레이드 기능
|
IP 음향
방송 단말 |
 |
- 네트워크 오디오 방송 수신/송출
- 네트워크 오디오 상향 방송(Encoding)
- 80W(20W/CH) Stereo 디지털 앰프 기능 : 4CH
- 외부 디지털 파워 앰프 전원 On/Off 제어
- 9-band equalizer 기능 / Echo Processing 기능
- 정전 시 비상용 배터리 내장(30분이상 사용) [옵션]
- Ethernet Switching Hub 기능(광 2Ports[옵션], 10/100M LAN 2Ports)
- VLAN 기능 / 자동 업그레이드 기능
|
네트워크
리모트 앰프
인터페이스 |
 |
- 네트워크 리모트 앰프 인터페이스
: 16CH 일반 리모트 앰프 접점 연결 방송 송출/제어
|

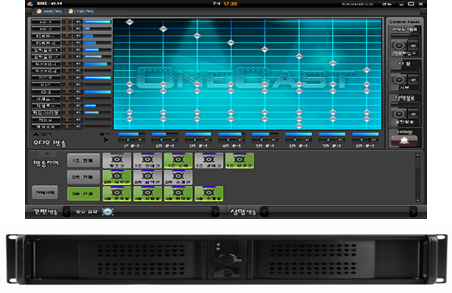

방송
운영 관리
시스템 |
 |
- 방송 시스템 운영 관리
- 16 X 8 오디오 매트릭스 스위칭 제어
- 16 X 8 오디오 믹싱 제어
- 방송 지역 설정 및 방송 송출 제어
- 상향 방송 제어
- 원터치 방송 프리셋
- 시보 및 일반 예약 방송 제어
- 리모트 앰프 설정 및 방송 제어
- IP 음향 방송 단말 관리, 통합방송 장치 관리
- 웹 운영관리 시스템 [옵션]
- 방송 운영 관리 시스템 이중화 [옵션] – Active / Standby 절체
|
네트워크
제어 음원소스 |
 |
- 네트워크(TCP/IP Packet) 기반 음원 소스 제어
- 4가지 음원 동시 송출 제어
: CD 플레이어, AM/FM Tuner, MP3 플레이어, 내장 메모리
|
IP 패킷 방송
릴레이 장치 |
 |
- 네트워크 오디오 릴레이
- NAT Traversal (Firewall/NAT Free)
- NAT Registration Manager
- RTP Relay
- AES 128Bit 암호화 알고리즘 적용
|
